Un nuevo procedimiento para obtener un material barato, ultraduro y resistente a la radioactividad
El carburo de boro se utiliza en el diseño de aviones, trenes y coches
Investigadores de la Universidad de Sevilla, liderados por el catedrático Francisco Luis Cumbrera, junto con colegas de la Universidad de Zaragoza y del CSIC, han encontrado un procedimiento para fabricar la fase B6C del carburo de boro. Esta fase estaba descrita desde un punto de vista teórico, pero su obtención y caracterización era una tarea pendiente. Este avance científico-tecnológico permitirá proporcionar un material barato y ultrarresistente para el diseño de aviones, trenes, coches, y otros medios de transporte. Además, el B6C es también ultrarresistente frente a la radioactividad.

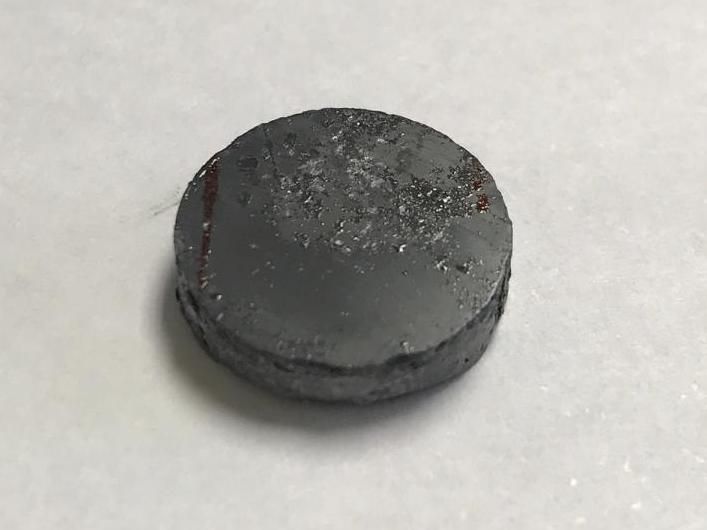

Sample of the new material
Universidad de Sevilla
BxC es una familia de materiales cerámicos conocidos como "carburo de boro". El miembro "oficial" o canónico (en lenguaje científico sería estequiométrico) es el B4C. Son sólidos negros muy duros y muy estables hasta muy altas temperaturas. La familia es amplia: va desde el B4C hasta el B14C. Dependiendo de la proporción de B (boro) a C (carbono) sus propiedades físicas cambian. El B6C es el miembro de la familia (la fase B6C) con 6 átomos de boro por uno de carbono y teóricamente se había encontrado que sería ultrarresistente. Hasta ahora no se había encontrado cómo fabricarlo sistemáticamente ni cómo se distribuyen los átomos de boro y de carbono internamente.
El material ha sido fabricado mediante la técnica de zona flotante láser, que consiste en su fusión mediante la aplicación de radiación láser intensa y solidificación posterior rápida. Tal idea fue propuesta por Bibi Malmal Moshtaghion, investigadora formada en Irán y en Sevilla con un contrato Juan de la Cierva-incorporación para trabajar en la Universidad de Zaragoza. El equipo del Prof. Cumbrera ha caracterizado mediante técnicas de difracción de rayos X la cristalografía de las muestras obtenidas y los defectos presentes, así como la posible ordenación preferente de los granos de policristal. Con posterioridad sus propiedades mecánicas han sido determinadas por ambos equipos. La fase B6C así obtenida posee una dureza de 52 GPa y un módulo de Young de 600 GPa. Por comparación, la dureza del diamante es alrededor de 45 GPa, si bien su módulo de Young es de 1050 GPa. "Esto convierte a la fase B6C en el material más duro de la naturaleza tas el diamante, junto con la fase cúbica del nitruro de boro", apuntan los investigadores.
Más noticias del departamento ciencias
